Электронные платы в аппаратах для УЗИ, лазерной терапии, стерилизации и других медицинских устройствах требуют особого подхода при диагностике и ремонте. Некорректные действия могут привести к сбоям в работе, угрозе безопасности пациентов и финансовым потерям для клиник или салонов. В материале разбираем, как правильно выявлять неисправности, готовить оборудование к сервису и выбирать подрядчика для сложных случаев.
Признаки неисправностей и их классификация
Проблемы с электронными платами проявляются по-разному: от сбоев в изображении до полного отказа системы. Чаще всего причиной становятся дефекты микросхем с шариковыми выводами, повреждения токопроводящих дорожек, окисление контактов или неполадки в цепях питания. Важно оперативно локализовать неисправность, чтобы предотвратить ухудшение ситуации.
Микро-кейс: В одной из клиник УЗИ-аппарат начал выдавать артефакты на экране. После визуального осмотра платы были обнаружены микротрещины в зоне установки графического процессора. Диагностика показала, что причина — термомеханическая усталость паяных соединений из-за длительной эксплуатации в помещении с нестабильной температурой. Решение: замена микросхемы в сертифицированном сервисе с последующей калибровкой оборудования.
Таблица типовых неисправностей и их проявлений
| Вид неисправности | Симптомы | Возможные причины |
|---|---|---|
| Дефекты микросхем с шариковыми выводами | Сбои при запуске, искажения изображения, отсутствие связи с модулями, нет реакции на команды | Термическая усталость паяных соединений, перегрев, механические повреждения, заводской брак |
| Повреждения токопроводящих дорожек | Отсутствие сигнала на отдельных каналах, нестабильная работа датчиков, периодические зависания | Коррозия, механические воздействия, воздействие влаги, некачественная пайка |
| Проблемы в цепях электропитания | Самопроизвольные отключения, нестабильное напряжение, перегрев стабилизаторов | Выход из строя конденсаторов, повреждение цепей, неисправность преобразователей |
| Окисление контактных групп | Периодические сбои, отсутствие контакта в разъёмах, некорректная работа интерфейсов | Попадание влаги, агрессивная среда, длительное хранение без использования |
Первичная диагностика: что можно сделать без разборки
Перед обращением в сервисный центр проведите предварительную проверку, чтобы сузить круг возможных проблем. Это поможет сэкономить время и избежать ненужных затрат.
Безопасные методы проверки
- Оценка условий эксплуатации. Убедитесь, что оборудование работает в допустимом диапазоне температур и влажности. Пыль, влага и перепады температур часто становятся причиной отказов.
- Внешний осмотр. Изучите плату на наличие видимых дефектов: вздутых конденсаторов, следов окисления, механических повреждений дорожек или разъёмов. Для детального анализа используйте лупу.
- Проверка соединений. Убедитесь в надёжности подключения всех кабелей, отсутствии повреждений изоляции и коррозии контактов.
- Анализ кодов ошибок. Зафиксируйте все коды, которые выдаёт система, и сверьте их с документацией производителя.
- Контроль температурного режима. Используйте бесконтактный термометр для проверки нагрева ключевых компонентов. Локальный перегрев может указывать на неисправность.
- Тестирование с резервной платой. Если есть возможность, подключите заведомо исправную плату, чтобы проверить работоспособность остальных узлов.
Когда требуется профессиональная помощь
Не все неисправности можно устранить силами штатных инженеров. Обратитесь в специализированный сервисный центр, если:
- Выявлены дефекты микросхем с шариковыми выводами или повреждения дорожек.
- Необходима замена компонентов с использованием специализированного оборудования (например, инфракрасных паяльных станций).
- Требуется калибровка или настройка аналоговых узлов.
- Проблема не локализована после первичной диагностики.
Важно: Работы по замене микросхем, восстановлению дорожек или ремонту высоковольтных узлов должны выполняться только квалифицированными специалистами в соответствии с документацией производителя.
Подготовка оборудования к отправке в сервис
Правильная подготовка платы к транспортировке ускоряет процесс ремонта и снижает риск дополнительных повреждений.
Чек-лист по подготовке
- Документирование симптомов. Зафиксируйте все наблюдаемые неисправности, коды ошибок и условия их проявления.
- Фото- и видеофиксация. Снимите процесс проявления неисправности, а также состояние платы до демонтажа.
- Правильная упаковка. Используйте антистатическую упаковку и защитные материалы, чтобы избежать механических повреждений и воздействия статического электричества. Поместите плату в герметичный пакет с влагопоглотителем.
- Подготовка документации. Приложите копии инструкций по эксплуатации, сервисных мануалов (если есть), а также историю обслуживания оборудования.
- Описание условий эксплуатации. Укажите, в каких условиях работало оборудование: температура, влажность, наличие пыли, частота использования.
Критерии выбора сервисного партнёра
Не каждый сервисный центр способен качественно выполнить ремонт электронных плат медицинского оборудования. При выборе подрядчика обратите внимание на следующие аспекты:
Что учитывать при выборе
| Критерий | Почему это важно | Как проверить |
|---|---|---|
| Специализация на медицинском оборудовании | Медицинская техника предъявляет повышенные требования к надёжности и безопасности | Изучите портфолио выполненных работ и отзывы клиентов |
| Наличие сертификатов производителя | Гарантирует доступ к оригинальным комплектующим и документации | Запросите копии сертификатов или подтверждение партнёрства |
| Оборудование для диагностики и ремонта | Специализированные станции для пайки, микроскопы, тестовые стенды | Уточните, какие инструменты используются для ремонта плат |
| Опыт работы с микросхемами с шариковыми выводами | Перепайка таких компонентов требует специальных навыков и оборудования | Спросите о наличии опыта работы с аналогичными неисправностями |
| Гарантия на выполненные работы | Наличие гарантии подтверждает уверенность сервиса в качестве своих услуг | Уточните сроки и условия гарантии |
| Соблюдение технологических процессов | Нарушение технологии может привести к скрытым дефектам | Проверьте, используются ли оригинальные или сертифицированные расходные материалы |
Типовые ошибки при выборе сервиса
- Ориентация только на стоимость. Низкая цена может означать использование некачественных расходных материалов или нарушение технологических процессов.
- Отсутствие предварительной диагностики. Надёжный сервис всегда проводит диагностику перед ремонтом.
- Использование неоригинальных компонентов. Замена на аналоги или б/у детали может привести к несовместимости.
- Отсутствие гарантии. Надёжный сервисный центр всегда предоставляет гарантию на выполненные работы.
- Несоблюдение условий транспортировки. Повреждение платы при перевозке из-за отсутствия антистатической упаковки может сделать ремонт невозможным.
Как оценить качество выполненного ремонта
После завершения ремонта проведите проверку оборудования:
- Функциональное тестирование. Проверьте все режимы работы, включая подключение датчиков и передачу данных.
- Калибровка аналоговых узлов. Убедитесь, что сервисный центр выполнил калибровку и предоставил данные.
- Проверка температурных режимов. Убедитесь, что система охлаждения работает корректно.
- Анализ документации. Проверьте отчёт о ремонте: в нём должны быть указаны все заменённые компоненты и результаты тестирования.
- Тестовая эксплуатация. Проведите тестовую эксплуатацию в течение нескольких дней.
Профилактика и требования к рабочему месту
Профилактическое обслуживание помогает предотвратить выход из строя электронных плат и продлить срок службы оборудования. Особое внимание уделите условиям эксплуатации и подготовке рабочего места для диагностики.
Почему профилактика важна
- Позволяет выявить ранние признаки деградации паяных соединений (микротрещины, окисление контактов).
- Предотвращает повреждение статическим электричеством.
- Обеспечивает корректные условия для диагностики и последующего ремонта.
- Снижает риск повторных отказов после ремонта за счёт устранения первопричин.

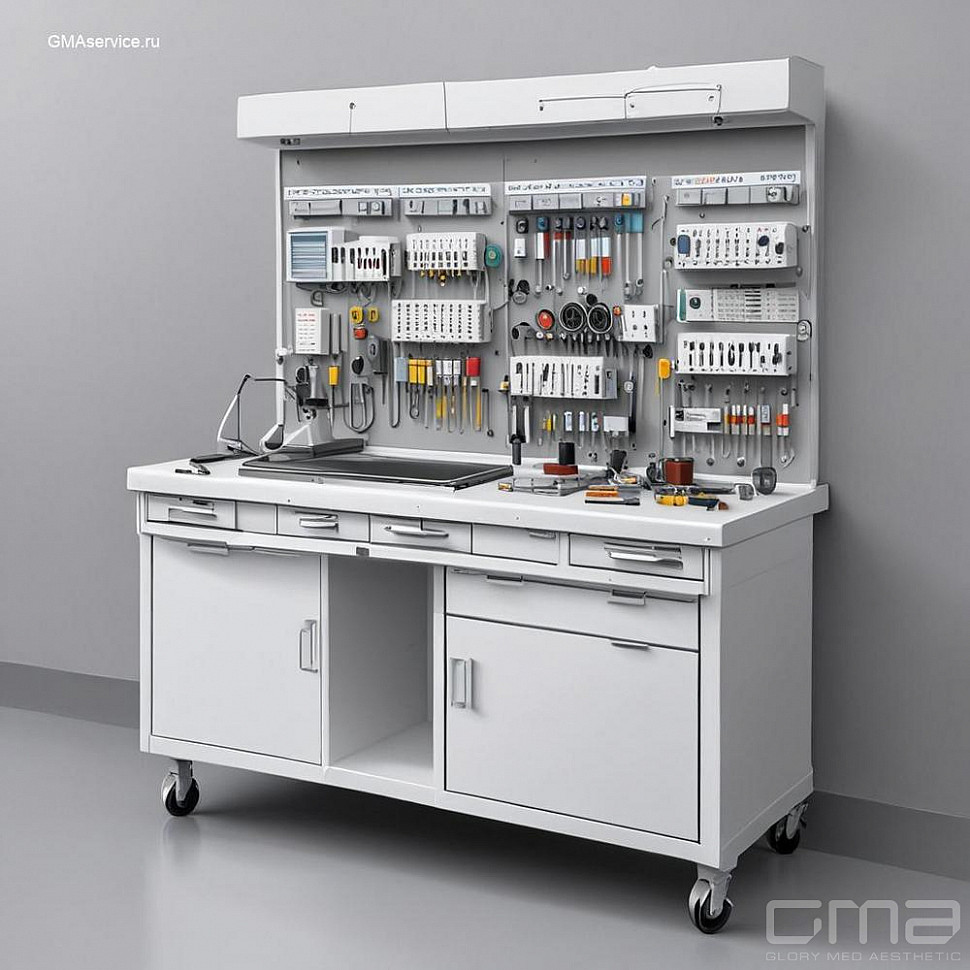

Требования к рабочему месту
| Параметр | Требования | Обоснование |
|---|---|---|
| Антистатическая защита | Антистатический коврик, браслет, заземление рабочего стола | Микросхемы чувствительны к статическому электричеству, которое может вызвать необратимые повреждения |
| Температурно-влажностный режим | Температура: 20–25 °C, влажность: 40–60 % | Высокая влажность способствует окислению контактов, низкая — увеличивает риск статического разряда |
| Освещение и вентиляция | Яркое равномерное освещение, приточно-вытяжная вентиляция | Плохое освещение затрудняет визуальный контроль, отсутствие вентиляции — к отравлению парами флюса |
| Инструменты | Паяльная станция, термофен, микроскоп, мультиметр, осциллограф | Использование неподходящих инструментов может повредить плату или чипы |
Чек-лист подготовки к ремонту
- Отключите оборудование от сети и дайте ему остыть.
- Проверьте наличие документации производителя: схемы платы, инструкции по разборке.
- Подготовьте антистатическую упаковку для хранения снятых компонентов.
- Осмотрите плату на предмет видимых повреждений: вздутые конденсаторы, следы перегрева, окисление.
- Зафиксируйте исходное состояние платы: сделайте фотографии с разных ракурсов.
- Проверьте работоспособность системы охлаждения.
- Подготовьте расходные материалы: флюс, припой, термопасту, спирт для очистки.
Безопасность при работе с электронными платами
Работа с электронными платами медицинского оборудования требует строгого соблюдения мер безопасности. Нарушение правил может привести к повреждению оборудования, искажению диагностических данных или травмам.
Основные правила безопасности
- Антистатическая защита. Работайте на антистатическом коврике с использованием антистатического браслета.
- Избегайте механических воздействий. Даже небольшой изгиб платы может привести к повреждению дорожек или микросхем.
- Отключение питания. Перед любыми манипуляциями с платой убедитесь, что оборудование отключено от сети и разряжены все конденсаторы.
- Соблюдение требований производителя. Все работы должны выполняться по сервисному мануалу.
- Запрет на ремонт высоковольтных узлов. Работы с такими узлами должны выполняться только квалифицированными специалистами.
- Использование рекомендованных инструментов. Пинцеты с антистатическим покрытием, паяльные станции с контролем температуры.
Микро-кейс: В одном из салонов красоты лазерный аппарат перестал включаться. При осмотре было выявлено, что причина — окисление контактов в разъёме питания платы управления. После очистки контактов и проверки всех соединений оборудование заработало. Вывод: регулярный осмотр и профилактика соединений могут предотвратить простой техники.
Что делать при обнаружении неисправности
- Прекратите эксплуатацию. Дальнейшее использование может усугубить повреждения.
- Проведите первичную диагностику. Зафиксируйте симптомы, коды ошибок, условия эксплуатации и историю обслуживания.
- Подготовьте плату к отправке в сервис. Упакуйте её в антистатическую упаковку и жёсткую коробку.
- Выберите надёжный сервисный центр. Убедитесь, что он оснащён необходимым оборудованием и предоставляет гарантию.
- Следуйте рекомендациям сервиса. После ремонта проведите тестирование оборудования.
Ремонт электронных плат медицинского оборудования — задача для профессионалов. Доверяйте её только сертифицированным сервисным центрам.
Часто задаваемые вопросы
Какие признаки указывают на неисправность электронной платы?
Симптомами могут быть сбои при запуске, артефакты на экране, отсутствие связи с датчиками, самопроизвольные отключения или перегрев компонентов. Также обратите внимание на коды ошибок, которые выдаёт оборудование.
Можно ли провести диагностику платы без специализированного оборудования?
Да, первичную диагностику можно провести визуально: осмотр на наличие повреждений, проверка соединений, анализ кодов ошибок. Однако для глубокой диагностики потребуется специализированное оборудование и опыт.
Как правильно упаковать плату для транспортировки в сервис?
Используйте антистатическую упаковку, чтобы избежать воздействия статического электричества. Поместите плату в герметичный пакет с влагопоглотителем и уложите в жёсткую коробку с амортизирующим материалом.
На что обратить внимание при выборе сервисного центра?
Проверьте наличие сертификатов, опыт работы с медицинским оборудованием, используемое оборудование для ремонта, наличие гарантии на работы и отзывы клиентов. Также важно, чтобы сервис предоставлял отчёт о выполненных работах.
Какие меры безопасности необходимо соблюдать при работе с платами?
Работайте на антистатическом коврике с браслетом, избегайте механических воздействий на плату, отключайте питание оборудования перед началом работ. Используйте только рекомендованные инструменты.
Можно ли использовать неоригинальные компоненты при ремонте?
Не рекомендуется. Неоригинальные компоненты могут не соответствовать техническим требованиям, что приведёт к несовместимости или повторным неисправностям. Используйте только сертифицированные запчасти.
Как проверить качество выполненного ремонта?
Проведите функциональное тестирование всех режимов работы, проверьте калибровку аналоговых узлов, оцените температурные режимы и проанализируйте отчёт о ремонте. Также рекомендуется тестовая эксплуатация в течение нескольких дней.
Обслуживание и ремонт электронных плат медицинского оборудования требуют профессионального подхода. Своевременная диагностика, правильная подготовка к сервису и выбор надёжного партнёра помогут избежать простоя техники и обеспечить её долговечность. Всегда следуйте рекомендациям производителя и доверяйте работы только квалифицированным специалистам.
